安全评价项目名称

中国石油天然气股份有限公司塔里木油田分公司和田河气田外输管道利用工程安全预评价报告

被评价单位名称

中国石油天然气股份有限公司塔里木油田分公司

评价类别

安全预评价

行业类别

陆地石油和天然气开采业

建设性质

改扩建

项目地点

新疆维吾尔自治区和田市墨玉县、喀什市

评价范围

1）站场工程

（1）和田分厂改造

①新增1台粗Xai气卸车膜压缩机和1台粗Xai卸气柱，使和田分厂具备卸气功能。

②新建1台过滤分离器橇对已建的DN350外输管道（处理厂至和田输气站段）来的粗Xai气中可能存在的固体杂质和粉尘进行脱除，避免对后续的隔膜式压缩机或精制装置产生影响。

③新增1套临时清管接收装置，新增1套临时清管发送装置。

（2）和田输气站

①新建1套DN350清管发送装置橇，使已建DN350外输管道（和田输气站~和田末站段）具备清管功能。

②新增1套临时清管接收装置。

（3）集气总站

将集气总站外输装置区DN500清管发送装置前的出站切断阀更换为高密封阀门。

（4）喀什分厂改造

新建粗Xai气装车膜压缩机1台，粗气加气柱1台，精Xai气加气柱1台。

2）线路工程

（1）已建DN350外输管道的1#、2#、3#中间阀室改造共3座

①中间阀室改造为监控阀室；

②将阀室内的阀门更换为高密封阀门，实现粗Xai气分段储存的功能；

③阀室内增设粗Xai气接口；

④设置1台移动式压缩机橇（柴油驱动），管线泄漏时，将泄漏管段的Xai气临时转存至邻近管道。

（2）新建和田分厂至已建DN500外输管道的联络管线（处理厂~净化气出厂阀室）0.8km，设计压力6.3MPa，管道规格Ф508×8.0，材质采用L360M，直缝埋弧焊钢管。

（3）新建和田输气站至已建DN350外输管道的联络管线0.5km，设计压力6.3MPa，管道规格Ф355.6×6.3，材质采用L360M，直缝埋弧焊钢管。

（4）对已建8km的DN500外输管道（集气总站~和田分厂段）氮气置换和干燥。

（5）对已建120km的DN350外输管道（和田分厂~和田输气站段）清管、氮气置换和干燥。

3）公用工程及辅助生产设施。

与本工程配套的供配电、自控仪表、通信及监控、消防及供排水、热工、建筑结构、防腐及阴极保护等公用工程与辅助生产设施。

4）安全管理及应急管理

项目投资

工程投资为4861万元

主要工艺

井口天然气通过采气树出口两级节流阀节流降压至12.2MPa、-6.9℃，再经电磁加热器加热至22℃后通过新建采气管线输至下游克深506阀室。

井口设置超压安全阀，保证在关井失败的情况下能起跳放空，保证井场安全，放空量按井场全量放空设计，同时设焚烧池1座，采用手动点火。

井口两级节流阀后设置甲醇注入管线，降低水合物形成温度，防止管线冻堵。

评价方法

安全检查表、预先危险性分析法、危险度评价法

主要危险有害因素

该工程存在主要危险有害因素为：火灾、爆炸、中毒和窒息、容器爆炸、机械伤害、物体打击、触电、高处坠落、车辆伤害、其他伤害（噪声、振动）。

重大危险源

通过辨识，各站场新增工艺设备设施均未改变原有站场生产单元危险化学品的实际存在量。改造站场涉及的生产单元均未构成危险化学品重大危险源。

评价结论

中国石油天然气股份有限公司塔里木油田分公司和田河气田外输管道利用工程可行性研究报告符合相关法律、法规及标准规范对安全生产的要求。建设单位应在其今后的设计、施工和运行中进一步落实本工程项目可行性研究中提出的安全技术措施和本次预评价提出的补充安全措施，确实保证工程安全设施和主体工程的“三同时”，并在工程竣工投产后切实加强安全生产管理，以实现工程安全、平稳运行，建成投产后可以达到安全生产的目的。

安全评价项目组长

陈宇

技术负责人

杨志勇

评价报告编制人

胡志丽、李仲兰

评价报告审核人

宋婷婷

过程控制负责人

何金

参与评价工作的安全评价师

陈宇、宋伟、于冬水、胡志丽、李仲兰

参与评价工作的注册安全工程师

宋伟、于冬水

参与评价工作的技术专家

/

到现场开展安全评价工作的人员名单

陈宇、于冬水

到现场开展安全评价工作的主要内容

改造和田分厂、改造喀什分厂、改造和田输气站、改造阀室3座区域及平面布置是否合理。新建和田分厂至DN500外输管道的联络线、新建和田输气站至DN350外输管道的联络线路由走向是否合理。

工作时间

2024年9月12日至2024年11月19日

现场勘查时间

2024.9.20

评价报告提交时间

2024.11.19

封皮（盖章）

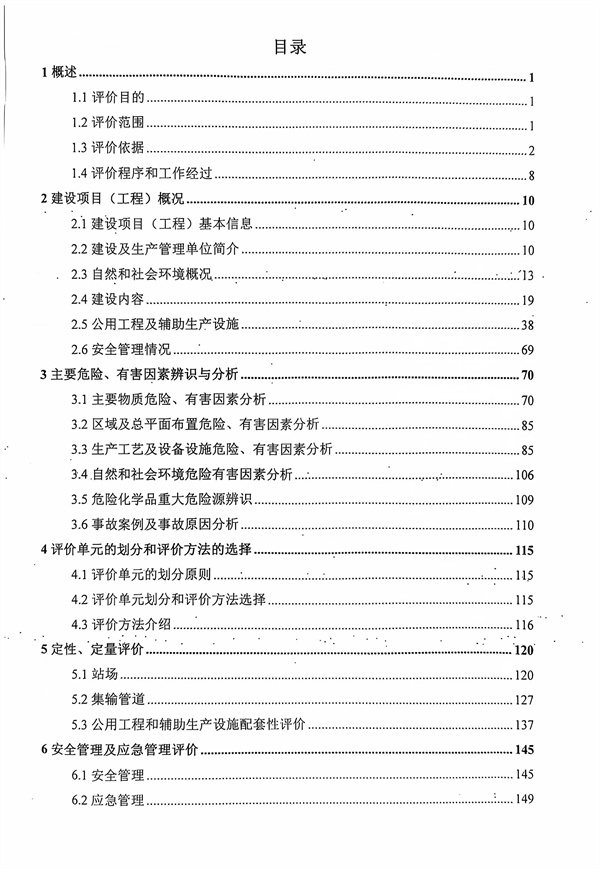

评价报告目录

评价报告结论（盖章）

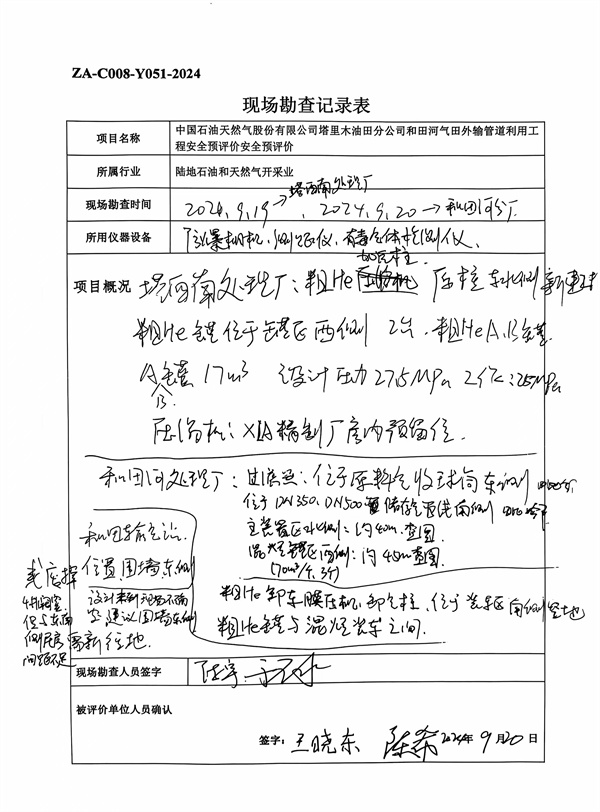

现场勘查记录表

现场勘察照片

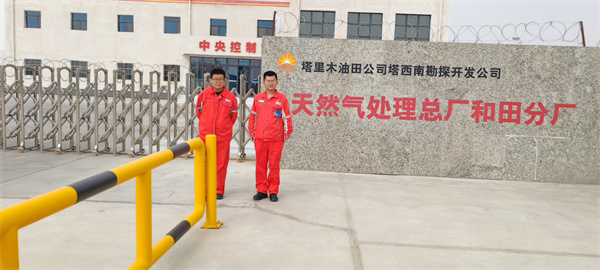

项目负责人现场勘查照片
